Khi các hệ thống tự động hóa công nghiệp yêu cầu một giá đỡ đáng tin cậy cho CPU, I/O và các mô-đun giao tiếp,Tân Nguyêncung cấpGE IC698CHS017như một giải pháp thiết thực cho kiến trúc điều khiển dựa trên RX7i. Được thiết kế dưới dạng giá đỡ phía sau 17 khe, nó cung cấp khả năng cài đặt mô-đun có cấu trúc, kết nối bảng nối đa năng và khả năng tương thích với các mô-đun RX7i, Series 90-70 và VME đã chọn.

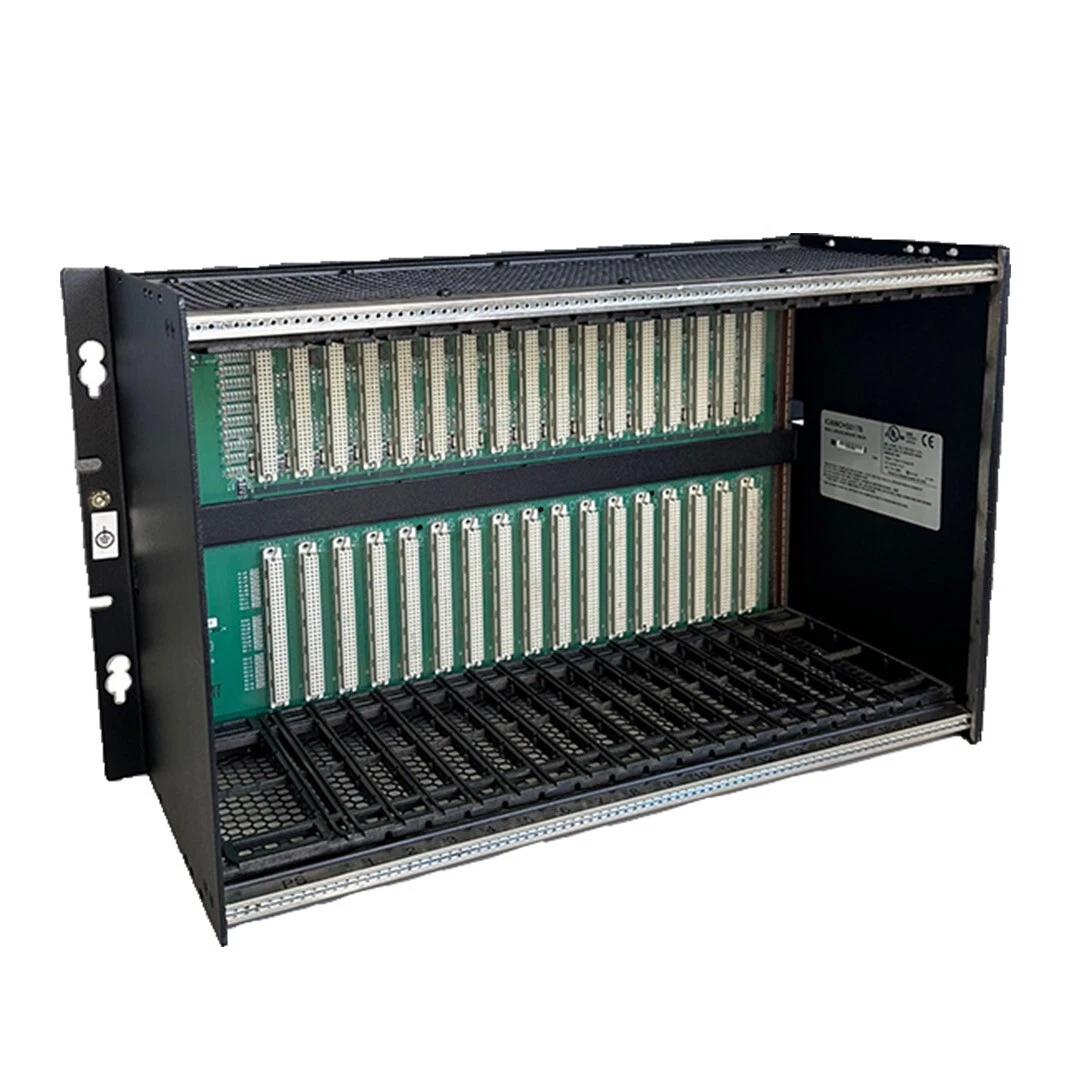

GE IC698CHS017 là giá đỡ phía sau 17 khe tiêu chuẩn dành cho nền tảng GE PACSystems RX7i. Nó cung cấp các khe cắm cho CPU và mô-đun I/O đồng thời hỗ trợ các mô-đun Series 90-70 và VME được chọn, giúp nó trở nên hữu ích cho các hệ thống điều khiển công nghiệp cần dung lượng mô-đun lớn. Giá đỡ sử dụng khoảng cách khe 0,8 inch (20,3 mm) cho các mô-đun có chiều rộng tiêu chuẩn, trong khi bộ nguồn chiếm một khe 2,4 inch (61 mm) chuyên dụng. Cấu trúc rộng 19 inch, cao 11,15 inch và sâu 7,5 inch giúp nó phù hợp với các tủ điều khiển công nghiệp và vỏ thiết bị. Kiến trúc cũng hỗ trợ truyền VME64 và tự động xâu chuỗi các tín hiệu xác nhận ngắt và cấp bus, giúp đơn giản hóa việc tích hợp giá đỡ.
Thông số kỹ thuật chính là gì?
Kiến trúc giá đỡ của nó hoạt động như thế nào?
Nó có thể hỗ trợ những mô-đun nào?
Người mua nên chọn và xác minh giá đỡ này như thế nào?
GE IC698CHS017 là giá đỡ phía sau 17 khe được thiết kế cho nền tảng điều khiển công nghiệp PACSystems RX7i. Thay vì hoạt động như một CPU PLC hoặc mô-đun I/O độc lập, giá đỡ cung cấp cấu trúc bảng nối đa năng vật lý và điện cần thiết để cài đặt và kết nối các mô-đun điều khiển tương thích.
Giá chứa các khe từ 1 đến 17 dành cho mô-đun, với CPU được lắp vào khe 1 trong cấu hình RX7i điển hình. Khe 0 được dành riêng cho nguồn điện và có lỗ mở rộng hơn 2,4 inch. Sự sắp xếp này mang lại cho các kỹ sư một cấu trúc tập trung để xây dựng các cấu hình PLC tương đối lớn mà không cần nhiều giá đỡ nhỏ.
Theo tài liệu kỹ thuật, giá đỡ có thể chứa các mô-đun I/O RX7i, mô-đun VME, mô-đun Series 90-70 chiều rộng đơn và mô-đun PLC Series 90-70 chiều rộng kép khi sử dụng theo nguyên tắc tích hợp hiện hành.
Đối với người mua đang nghiên cứu model chính xác, trang sản phẩm GE IC698CHS017 cũng có thể được sử dụng để xem thông tin nhà cung cấp và chi tiết mua hàng.
Các thông số kỹ thuật vật lý và điện của giá đỡ PLC rất quan trọng vì kích thước giá đỡ, yêu cầu khe cắm hoặc phân phối điện không chính xác có thể gây ra sự cố trong quá trình thiết kế hệ thống. Bảng sau đây tóm tắt các thông số kỹ thuật chính liên quan đến mô hình này.
| Đặc điểm kỹ thuật | Chi tiết GE IC698CHS017 |
|---|---|
| Loại sản phẩm | Giá đỡ RX7i 17 khe gắn phía sau |
| Khe cắm mô-đun | Khe 1–17 |
| Chiều rộng khe tiêu chuẩn | 0,8 inch / 20,3 mm |
| Khe cắm nguồn điện | Khe 0, 2,4 inch / 61,0 mm |
| Kích thước | 11,15 inch H × 19,00 inch W × 7,5 inch D |
| Thứ nguyên số liệu | 283 mm H × 483 mm W × 190 mm S |
| Hỗ trợ VME | Được thiết kế để hỗ trợ VME64 |
| gắn kết | Gắn phía sau |
| Tùy chọn cung cấp điện | Bộ nguồn AC plug-in RX7i, với các tùy chọn công suất cao hơn cho cấu hình dòng điện cao |
Tài liệu về giá đỡ cũng xác định bản sao gắn phía trước, IC698CHS117. Sự khác biệt này rất quan trọng khi thay thế giá đỡ hiện có vì hướng lắp đặt vật lý và các yêu cầu tiếp cận tủ có thể khác nhau ngay cả khi kiến trúc khe cắm tương tự nhau.
Bảng nối đa năng là một trong những bộ phận quan trọng nhất của giá đỡ PLC vì nó cung cấp đường dẫn liên lạc giữa các mô-đun được cài đặt. Trong kiến trúc giá đỡ này, bảng nối đa năng được thiết kế với khoảng cách mô-đun khoảng 0,8 inch, cho phép các mô-đun có chiều rộng đơn tương thích được bố trí một cách nhất quán.
Một số đặc điểm kiến trúc giúp giá đỡ phù hợp cho việc lắp đặt tự động hóa phức tạp:
Những tính năng này đặc biệt phù hợp khi các kỹ sư đang bảo trì hoặc mở rộng các hệ thống điều khiển công nghiệp đã được thiết lập thay vì thiết kế một kiến trúc PLC hoàn toàn mới.
Khả năng tương thích phải luôn được xác nhận dựa trên cấu hình CPU, I/O, giao tiếp, nguồn điện và VME cụ thể trước khi cài đặt. Bản thân giá đỡ được thiết kế để hỗ trợ một số dòng mô-đun liên quan đến RX7i và môi trường Series 90-70 cũ.
Các cấu hình có thể được hỗ trợ bao gồm:
Các mô-đun Series 90-70 có chiều rộng gấp đôi chiếm hai vị trí khe tiêu chuẩn, do đó số lượng mô-đun thực tế có thể được cài đặt tùy thuộc vào chiều rộng của các mô-đun đã chọn. Do đó, các nhà thiết kế hệ thống nên tính toán không gian khe sẵn có thay vì chỉ đếm các thiết bị đã cài đặt.
Với 17 vị trí mô-đun tiêu chuẩn bên cạnh vị trí cấp nguồn chuyên dụng, giá đỡ có thể chứa cấu hình điều khiển tương đối rộng rãi. Điều này có thể có giá trị cho các ứng dụng liên quan đến nhiều mô-đun kỹ thuật số, tương tự, truyền thông hoặc chuyên dụng.
Hỗ trợ cho các mô-đun Series 90-70 đã chọn giúp kiến trúc phù hợp với các dự án hiện đại hóa và bảo trì trong đó phần cứng hiện tại không thể thay thế ngay lập tức. Điều này có thể giúp các nhóm kỹ thuật kéo dài thời gian sử dụng hữu ích của cơ sở hạ tầng điều khiển đã được thiết lập.
Chiều rộng 19 inch và thiết kế gắn phía sau cung cấp định dạng cơ học tiêu chuẩn cho các tủ và thùng loa công nghiệp phù hợp. Trước khi đặt hàng, người mua nên so sánh kích thước giá đỡ và yêu cầu về lối vào phía sau với không gian tủ có sẵn.
Hỗ trợ VME cung cấp cho các kỹ sư khả năng tích hợp bổ sung khi cần có các mô-đun VME tương thích. Tuy nhiên, việc tích hợp VME phải tuân theo tài liệu phần cứng và phần mềm có liên quan thay vì giả định rằng mọi mô-đun VME đều tự động tương thích.
Kiến trúc giá đỡ RX7i hỗ trợ nhiều công suất cấp điện khác nhau. Tài liệu kỹ thuật liệt kê cả cấu hình nguồn điện 100 watt và 350 watt, cho phép các nhà thiết kế hệ thống lựa chọn cách bố trí nguồn điện phù hợp theo các mô-đun được kết nối.
Giá đỡ PLC 17 khe thường được chọn khi hệ thống điều khiển công nghiệp yêu cầu nhiều dung lượng mô-đun hơn giá đỡ nhỏ hơn có thể cung cấp. Môi trường ứng dụng điển hình có thể bao gồm:
Ví dụ: nhóm kỹ thuật đang nâng cấp dây chuyền sản xuất đã có sẵn có thể cần thêm công suất I/O trong khi vẫn giữ lại các mô-đun cũ tương thích. Giá đỡ 17 khe có thể cung cấp nền tảng vật lý để tổ chức lại hệ thống điều khiển trong khi vẫn duy trì kiến trúc dựa trên mô-đun quen thuộc.
Việc mua một giá đỡ công nghiệp không chỉ bao gồm việc kiểm tra số kiểu máy. Người mua nên xác minh cấu hình hệ thống hoàn chỉnh trước khi đặt hàng.
Những bước kiểm tra này có thể làm giảm nguy cơ nhận được một giá đỡ tương tự về mặt vật lý nhưng không phù hợp về mặt kỹ thuật, đặc biệt là trong các dự án tự động hóa cũ, nơi một số mẫu giá đỡ GE có thể trông có thể so sánh được.
Không. Nó là một giá đỡ hoặc khung chứ không phải là CPU PLC. Chức năng chính của nó là cung cấp bảng nối đa năng và cấu trúc gắn vật lý cho CPU, I/O, giao tiếp và các mô-đun khác tương thích.
Nó cung cấp 17 vị trí mô-đun tiêu chuẩn, được xác định là các khe từ 1 đến 17. Khe 0 là một vị trí riêng biệt, rộng hơn dành cho nguồn điện.
Cả hai đều là mẫu giá đỡ RX7i 17 khe, nhưng IC698CHS017 là phiên bản gắn phía sau, trong khi IC698CHS117 là phiên bản gắn phía trước. Do đó, việc bố trí lắp đặt phải được kiểm tra cẩn thận trước khi thay thế.
Có, giá đỡ được thiết kế để chấp nhận các mô-đun Series 90-70 có chiều rộng đơn tương thích và các mô-đun PLC Series 90-70 có chiều rộng gấp đôi. Khả năng tương thích của mô-đun cụ thể phải được xác minh bằng tài liệu RX7i hiện hành.
Đúng. Giá đỡ được thiết kế để hỗ trợ các mô-đun VME, bao gồm chức năng bảng nối đa năng định hướng VME64. Việc tích hợp VME phải tuân theo nguyên tắc tích hợp của nhà sản xuất.
GE IC698CHS017 vẫn là kiến trúc giá đỡ thiết thực cho các hệ thống điều khiển RX7i yêu cầu dung lượng mô-đun đáng kể, giao tiếp bảng nối đa năng có cấu trúc và khả năng tương thích với phần cứng VME và kế thừa đã chọn. 17 vị trí mô-đun tiêu chuẩn, khe cấp nguồn chuyên dụng, kích thước tiêu chuẩn hóa và kiến trúc hệ thống linh hoạt khiến nó đặc biệt phù hợp với các dự án bảo trì, mở rộng và hiện đại hóa tự động hóa công nghiệp.
Đối với người mua khi đánh giá một giá thay thế hoặc giá dự phòng, những cân nhắc quan trọng nhất là hướng lắp đặt, khả năng tương thích mô-đun, dung lượng khe cắm sẵn có, yêu cầu về nguồn điện, tình trạng vỏ và tình trạng sản phẩm. Nếu bạn đang tìm nguồn cung ứng GE IC698CHS017 cho một dự án tự động hóa công nghiệp và cần trợ giúp xác nhận thông số kỹ thuật, tính khả dụng hoặc khả năng tương thích cấu hình,liên hệ với chúng tôitại Xin Yuan để biết thông tin sản phẩm và hỗ trợ mua hàng chuyên nghiệp.
