Tân Nguyêngiúp người mua công nghiệp tìm nguồn các thành phần tự động hóa nhưSiemens 6XV1830-0EH10, cáp PROFIBUS FC Standard GP được thiết kế để truyền thông fieldbus công nghiệp. Đối với các kỹ sư lập kế hoạch tích hợp thiết bị, bảo trì mạng hoặc nâng cấp dây chuyền sản xuất, việc hiểu rõ cấu trúc, đặc tính điện và yêu cầu lắp đặt của loại cáp này là điều cần thiết để đưa ra quyết định mua phù hợp.

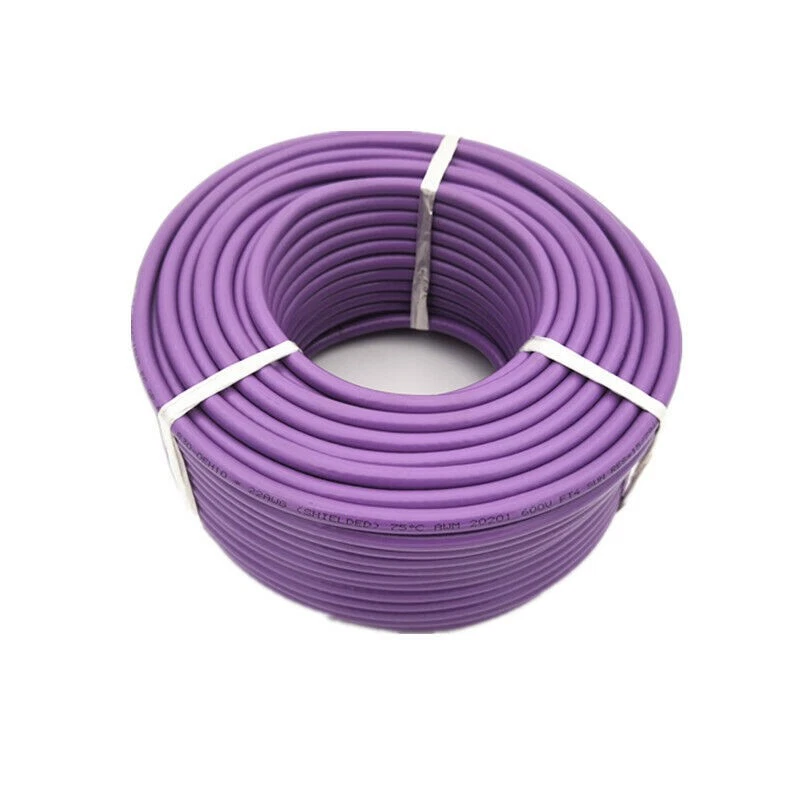

Siemens 6XV1830-0EH10 là cáp truyền thông được bảo vệ dành cho các ứng dụng PROFIBUS tương thích trong tự động hóa công nghiệp. Cấu trúc hai lõi, trở kháng danh nghĩa, khả năng che chắn điện từ và khả năng tương thích FastConnect của nó là những cân nhắc quan trọng khi thiết kế hoặc bảo trì mạng fieldbus. Bài viết này xem xét các đặc điểm chính của sản phẩm, giải thích việc lựa chọn cáp ảnh hưởng như thế nào đến hiệu suất truyền thông, so sánh các thông số kỹ thuật liên quan và nêu ra những cân nhắc khi lắp đặt và mua sắm. Nó cũng cung cấp câu trả lời thiết thực cho các câu hỏi phổ biến về khả năng tương thích, điều kiện hoạt động và lựa chọn sản phẩm.
Hệ thống tự động hóa công nghiệp dựa vào các liên kết truyền thông để trao đổi thông tin giữa bộ điều khiển, ổ đĩa, cảm biến, mô-đun đầu vào/đầu ra phân tán và các thiết bị hiện trường khác. Cáp phù hợp là điều cần thiết vì lớp giao tiếp vật lý ảnh hưởng trực tiếp đến việc truyền tín hiệu và độ ổn định chung của mạng.
Siemens 6XV1830-0EH10 thuộc dòng cáp PROFIBUS FC Standard GP. Nó được thiết kế cho các ứng dụng yêu cầu cáp bus trường công nghiệp tương thích thay vì hệ thống dây điện thông thường. Đặc tính điện và kết cấu được che chắn của nó khiến nó phù hợp với việc lắp đặt tự động hóa, nơi các đặc tính liên lạc có thể dự đoán được là quan trọng.
Ký hiệu FC của sản phẩm đề cập đến khả năng tương thích FastConnect. Với các đầu nối tương thích và quy trình chuẩn bị chính xác, thiết kế này có thể giúp đơn giản hóa việc đấu nối cáp. Tính năng này đặc biệt hữu ích khi kỹ thuật viên cần lắp đặt nhiều kết nối hoặc thay thế các đoạn cáp hiện có trong quá trình bảo trì theo kế hoạch.
Khi đánh giá sản phẩm, các kỹ sư nên phân biệt giữa tính phù hợp của cáp và hiệu suất mạng tổng thể. Chọn đúng cáp chỉ là một phần của quá trình. Việc chấm dứt, nối đất, cấu trúc liên kết và khả năng tương thích thích hợp với thiết bị được kết nối cũng phải được xem xét.
Người mua có thể xem lại danh sách sản phẩm Siemens 6XV1830-0EH10 để biết thông tin cụ thể về sản phẩm và các yêu cầu mua hàng.
Trước khi mua cáp PROFIBUS, các kỹ sư nên so sánh các đặc tính kỹ thuật của sản phẩm với các yêu cầu của mạng hiện có hoặc mạng dự kiến. Bảng sau đây tóm tắt các thông số kỹ thuật được công bố phổ biến liên quan đến Siemens 6XV1830-0EH10. Các số liệu phải được xác nhận dựa trên tài liệu mới nhất của nhà sản xuất trước khi phê duyệt lần cuối.
| Hạng mục kỹ thuật | Thông số kỹ thuật thường được liệt kê | Tại sao nó quan trọng |
|---|---|---|
| Số mô hình | 6XV1830-0EH10 | Giúp ngăn ngừa lỗi đặt hàng và thay thế không chính xác |
| Ký hiệu sản phẩm | PROFIBUS FC tiêu chuẩn GP | Xác định danh mục cáp truyền thông dự định |
| Số lượng lõi | 2 | Phù hợp với cách bố trí dây bus dự định của cáp |
| Trở kháng danh nghĩa | 150 Ω | Quan trọng đối với khả năng tương thích điện với mạng dự định |
| Điện dung ở 1 kHz | Khoảng 28,5 pF/m | Giúp mô tả đặc tính điện của cáp |
| Đường kính ngoài | Khoảng 8mm | Hữu ích cho việc định tuyến, giải phóng mặt bằng và lập kế hoạch kết nối |
| Che chắn | Lá nhôm và dây bện bằng đồng đóng hộp | Giúp hạn chế ảnh hưởng của nhiễu điện từ |
| Kết nối nhanh | Tương thích | Hỗ trợ các phương thức chấm dứt FastConnect phù hợp |
| Nhiệt độ hoạt động | -40°C đến +75°C | Hỗ trợ đánh giá sự phù hợp với môi trường |
| Vỏ ngoài | PVC, màu tím | Cung cấp cách điện và nhận dạng cáp trực quan |
Những giá trị này phải được coi là tham chiếu kỹ thuật, không thay thế cho bảng dữ liệu chính thức. Các yêu cầu chính xác có thể thay đổi tùy theo phiên bản sản phẩm, thiết kế mạng và điều kiện lắp đặt.
Để có quy trình lựa chọn đáng tin cậy, hãy so sánh số kiểu máy, thông số điện, kích thước cơ học và xếp hạng môi trường với nhau. Cáp phù hợp về mặt vật lý vẫn có thể không phù hợp nếu đặc tính điện hoặc cách bố trí đầu nối của nó không phù hợp với ứng dụng.
Mạng truyền thông công nghiệp thường xuyên hoạt động trong môi trường có động cơ điện, thiết bị chuyển mạch, bộ điều khiển tần số thay đổi và các nguồn nhiễu điện từ tiềm ẩn khác. Nếu không có biện pháp thi công và lắp đặt cáp thích hợp, hiện tượng nhiễu sóng có thể góp phần gây ra lỗi truyền thông và lỗi mạng không liên tục.
Cấu trúc được che chắn của Siemens 6XV1830-0EH10 bao gồm lá nhôm và dây bện bằng đồng đóng hộp. Các lớp che chắn này giúp giảm ảnh hưởng của nhiễu điện bên ngoài khi được triển khai như một phần của hệ thống được lắp đặt chính xác.
Tuy nhiên, hiệu quả che chắn phụ thuộc nhiều hơn vào sự hiện diện của các lớp kim loại. Chất lượng của đầu cuối tấm chắn, bố trí nối đất, thiết kế đầu nối và định tuyến cáp đều ảnh hưởng đến kết quả. Do đó, việc tuân thủ các hướng dẫn hiện hành của Siemens và nhà sản xuất thiết bị là rất quan trọng.
Trở kháng danh định là một đặc tính quan trọng của cáp truyền thông. Trong mạng bus được thiết kế phù hợp, cáp, đầu nối và thiết bị đầu cuối phải phối hợp với nhau để duy trì các điều kiện truyền dẫn phù hợp.
Sử dụng cáp không phù hợp hoặc đầu cuối không đúng có thể góp phần gây ra phản xạ tín hiệu và mất ổn định liên lạc. Do đó, các kỹ sư nên xác minh các yêu cầu về cáp trước khi thay thế một bộ phận bằng một mẫu khác.
Định tuyến cáp cũng ảnh hưởng đến độ tin cậy lâu dài. Lực căng, uốn, nghiền, mài mòn và kéo quá mức có thể làm hỏng cáp hoặc lớp che chắn của nó. Các giá đỡ cáp và khoảng cách định tuyến thích hợp giúp duy trì tình trạng vật lý của cáp trong suốt thời gian sử dụng.
Nói tóm lại, kết nối ổn định phụ thuộc vào sự kết hợp của các đặc tính cáp phù hợp, thiết kế mạng chính xác và thực hành lắp đặt có kỷ luật.
Đối với người mua công nghiệp, giá trị của cáp truyền thông nằm ở khả năng tương thích với hệ thống tự động hóa, sự phù hợp với môi trường lắp đặt cũng như sự dễ dàng cài đặt và bảo trì.
Cáp được chỉ định cho ứng dụng PROFIBUS dự kiến sẽ cung cấp cho các kỹ sư một điểm khởi đầu xác định để thiết kế mạng. Việc xác nhận đúng danh mục sản phẩm giúp tránh những thay thế không cần thiết và giảm sự không chắc chắn trong quá trình tích hợp thiết bị.
Khả năng tương thích FastConnect có thể đơn giản hóa việc chuẩn bị cáp khi sử dụng đúng công cụ và đầu nối. Tại các cơ sở có nhiều kết nối xe buýt, quy trình chuẩn bị nhất quán có thể giúp kỹ thuật viên hoàn thành công việc lắp đặt hiệu quả hơn.
Việc xác định mô hình rõ ràng giúp đội bảo trì dễ dàng xác định vật liệu thay thế và duy trì hồ sơ kiểm kê chính xác. Việc lưu giữ số bộ phận và chi tiết lắp đặt cũng có thể đơn giản hóa việc khắc phục sự cố và mua hàng trong tương lai.
Phạm vi nhiệt độ hoạt động thường được liệt kê cung cấp thông tin tham khảo để đánh giá xem cáp có phù hợp với vị trí dự định hay không. Tuy nhiên, các điều kiện môi trường đầy đủ phải được xem xét, bao gồm tiếp xúc với hóa chất, độ ẩm, ứng suất cơ học và bất kỳ yêu cầu định tuyến đặc biệt nào.
Siemens 6XV1830-0EH10 có thể được xem xét để lắp đặt PROFIBUS tương thích trong nhiều môi trường công nghiệp. Các ví dụ sau minh họa các ứng dụng tiềm năng, tùy theo yêu cầu của từng hệ thống tự động hóa.
Các cơ sở sản xuất sử dụng mạng truyền thông để điều phối các bộ điều khiển, thiết bị hiện trường và hệ thống con máy. Cáp PROFIBUS phù hợp có thể tạo thành một phần của cơ sở hạ tầng truyền thông kết nối các bộ phận tương thích dọc theo dây chuyền sản xuất.
Máy công nghiệp thường dựa vào các mô-đun đầu vào/đầu ra phân tán để trao đổi thông tin vận hành với bộ điều khiển trung tâm. Việc lựa chọn cáp phải tính đến kiến trúc mạng, vị trí kết nối và điều kiện môi trường xung quanh máy móc.
Mạng PROFIBUS tương thích có thể kết nối các hệ thống truyền động được hỗ trợ và các thiết bị tự động hóa khác. Khi định tuyến cáp liên lạc gần các thiết bị điện tử công suất, các kỹ sư nên tuân theo các biện pháp cách ly, che chắn và nối đất thích hợp.
Trong quá trình bảo trì phòng ngừa, các phần cáp bị hư hỏng hoặc lão hóa có thể cần được thay thế. Việc xác minh số bộ phận hiện có và các yêu cầu về điện của mạng giúp đảm bảo rằng thiết bị thay thế phù hợp với ứng dụng ban đầu.
Ví dụ: khi một nhà máy gặp phải sự cố liên lạc không liên tục sau khi sửa đổi bố cục máy, nhóm bảo trì của nhà máy có thể kiểm tra tuyến cáp, đầu nối, nối đất và đầu cuối bus trước khi thay thế các bộ phận. Nếu cần thay thế cáp, việc chọn kiểu máy tương thích đã được xác minh có thể giúp tránh đưa một biến số khác vào quá trình khắc phục sự cố.
Đây là một tình huống bảo trì mang tính minh họa chứ không phải là một yêu cầu về việc cài đặt của một khách hàng cụ thể. Chẩn đoán lỗi thực tế phải tuân theo quy trình của nhà sản xuất thiết bị.
Việc cài đặt đúng sẽ giúp duy trì tính toàn vẹn của cáp và hỗ trợ hoạt động mạng đáng tin cậy. Trước khi lắp đặt, kỹ thuật viên nên xem lại thông số kỹ thuật của cáp, hướng dẫn về đầu nối và các tiêu chuẩn điện liên quan.
Khi cáp được lắp đặt ở khu vực di chuyển, khu vực ẩm ướt hoặc môi trường có chứa hóa chất mạnh, đừng cho rằng cáp tiêu chuẩn tự động phù hợp. Xác nhận xếp hạng cơ học và môi trường có liên quan trước khi tiếp tục.
Quyết định mua hàng phải cân bằng giữa khả năng tương thích kỹ thuật, yêu cầu cung cấp và cân nhắc bảo trì dài hạn. Quy trình xác minh có cấu trúc có thể giảm thiểu sai sót khi đặt hàng và giúp nhóm mua sắm phối hợp hiệu quả hơn với các bộ phận kỹ thuật.
Bắt đầu bằng cách xác nhận Siemens 6XV1830-0EH10 dựa trên danh mục vật liệu, dấu cáp hiện có hoặc tài liệu kỹ thuật đã được phê duyệt. Tránh chọn sản phẩm thay thế chỉ dựa trên hình thức bên ngoài hoặc số kiểu máy tương tự.
Tính toán độ dài tuyến đường cần thiết, bao gồm cả phụ cấp lắp đặt phù hợp. Xác nhận xem nhà cung cấp có cung cấp sản phẩm theo hình thức giao hàng được yêu cầu hay không và có áp dụng số lượng đặt hàng tối thiểu hay không.
Xem lại giao thức truyền thông, trở kháng danh định, cách bố trí đầu nối, cấu trúc liên kết mạng và môi trường vận hành. Nếu sản phẩm được thiết kế để trang bị thêm, hãy so sánh cáp được đề xuất với các yêu cầu hệ thống ban đầu.
Trước khi xác nhận đơn đặt hàng, hãy yêu cầu nhận dạng sản phẩm liên quan, thông tin sẵn có, thời gian giao hàng, điều khoản thương mại và mọi tài liệu truy xuất nguồn gốc mà tổ chức của bạn yêu cầu. Đối với thiết bị tự động hóa quan trọng, nhóm mua hàng phải tuân theo quy trình xác minh tính xác thực và phê duyệt nội bộ của nhà cung cấp.
Nhà cung cấp tự động hóa công nghiệp phải truyền đạt rõ ràng về nhận dạng mẫu, số lượng đặt hàng, sắp xếp giao hàng và tài liệu kỹ thuật. Điều này đặc biệt có giá trị khi các nhóm mua sắm đang phối hợp bảo trì khẩn cấp hoặc có nhiều yêu cầu về thiết bị.
Tân Nguyên cung cấp kênh tìm nguồn cung ứng sản phẩm tự động hóa công nghiệp để người mua đánh giá các linh kiện và thiết bị liên quan của Siemens. Truy cập trang web Xin Yuan để khám phá các danh mục sản phẩm hiện có hoặc tham khảo trang sản phẩm Siemens 6XV1830-0EH10 để biết các yêu cầu cụ thể về mặt hàng.
Đây là cáp PROFIBUS FC Standard GP dành cho các hệ thống truyền thông fieldbus công nghiệp tương thích. Sự phù hợp chính xác của nó phụ thuộc vào yêu cầu về điện và lắp đặt của mạng.
Trở kháng danh nghĩa thường được công bố là 150 Ω. Các kỹ sư nên xác nhận thông số kỹ thuật dựa trên tài liệu sản phẩm chính thức mới nhất trước khi sử dụng nó trong một mạng cụ thể.
Có, nó được xác định là tương thích với FastConnect. Việc lắp đặt đúng cách vẫn cần có các đầu nối, công cụ chuẩn bị phù hợp và việc tuân thủ các hướng dẫn chấm dứt liên quan.
Cấu trúc thường được liệt kê bao gồm lá nhôm và dây bện bằng đồng đóng hộp. Quản lý nhiễu hiệu quả cũng phụ thuộc vào việc nối đất, kết thúc tấm chắn, định tuyến và thiết kế mạng tổng thể đúng cách.
Đường kính ngoài thường được liệt kê là khoảng 8 mm. Xác nhận dung sai kích thước chính xác trước khi chọn đệm cáp, đầu nối hoặc phụ kiện định tuyến.
Phạm vi nhiệt độ hoạt động thường được liệt kê của nó là -40°C đến +75°C. Việc lắp đặt phải nằm trong giới hạn áp dụng và các yếu tố môi trường khác phải được đánh giá trước khi phê duyệt.
Không. Khả năng thay thế phù hợp phải được xác minh dựa trên giao thức truyền thông, đặc tính điện, yêu cầu về đầu nối, cấu trúc liên kết mạng và điều kiện lắp đặt. Ngoại hình tương tự không thiết lập khả năng tương thích.
Cung cấp đầy đủ số bộ phận, số lượng yêu cầu hoặc chiều dài cáp, điểm đến giao hàng, ngày giao hàng mục tiêu và mọi yêu cầu về tài liệu. Nếu cáp dành cho hệ thống lắp đặt hiện có, việc chia sẻ các yêu cầu hệ thống liên quan có thể giúp nhà cung cấp làm rõ yêu cầu.
Siemens 6XV1830-0EH10 là tùy chọn cáp dành cho các hệ thống truyền thông công nghiệp PROFIBUS tương thích, nơi yêu cầu các đặc tính điện, lớp chắn và khả năng tương thích FastConnect phù hợp. Tính phù hợp của nó phải được thiết lập thông qua xác minh kỹ thuật thay vì chỉ khớp tên kiểu máy.
Để dự án thành công, hãy xác nhận các thông số kỹ thuật mới nhất, kiểm tra môi trường lắp đặt dự định, sử dụng các đầu nối tương thích và làm theo hướng dẫn nối đất và chấm dứt mạng của nhà sản xuất mạng. Các nhóm mua sắm cũng phải xác minh việc nhận dạng sản phẩm, tính sẵn có, sắp xếp giao hàng và các tài liệu cần thiết cho đơn đăng ký của họ.
Bạn đang tìm kiếm Siemens 6XV1830-0EH10 cho dự án tự động hóa tiếp theo của mình? Xin Yuan có thể giúp bạn gửi yêu cầu về sản phẩm và thảo luận về các thỏa thuận tìm nguồn cung ứng. Truy cập trang yêu cầu sản phẩm hoặcliên hệ với chúng tôiđể yêu cầu báo giá và thảo luận về nhu cầu mua hàng tự động hóa công nghiệp của bạn.
