Đối với các dự án tự động hóa công nghiệp yêu cầu giao tiếp nhanh, nhất quán giữa các bộ điều khiển logic lập trình (PLC), việc chọn mô-đun trao đổi bộ nhớ phù hợp là điều cần thiết.Tân Nguyêngiới thiệuGE IC698CMX016, mô-đun Control Memory Xchange được thiết kế cho nền tảng PACSystems RX7i. Bằng cách sử dụng công nghệ bộ nhớ phản chiếu và giao tiếp cáp quang, mô-đun này cho phép chia sẻ dữ liệu xác định giữa các bộ điều khiển và thiết bị máy tính tương thích, giúp các kỹ sư xây dựng kiến trúc điều khiển phối hợp cho các ứng dụng công nghiệp đòi hỏi khắt khe.
GE IC698CMX016 là mô-đun Control Memory Xchange một khe được thiết kế để phân phối dữ liệu trên mạng bộ nhớ phản chiếu tương thích. Nó cung cấp 16 MB bộ nhớ phản chiếu với tính chẵn lẻ, hỗ trợ mạng cáp quang 2,12 Gbaud và chứa tới 256 nút tương thích. Hoạt động mạng độc lập với CPU của nó giúp giảm bớt gánh nặng xử lý liên quan đến việc phân phối dữ liệu được chia sẻ. Bài viết này giải thích các thông số kỹ thuật, nguyên tắc vận hành, yêu cầu lắp đặt, ứng dụng công nghiệp và những lưu ý chính khi tìm nguồn mô-đun thay thế.

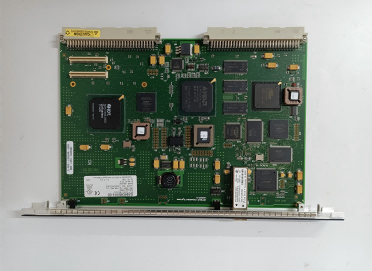

GE IC698CMX016 là mô-đun Control Memory Xchange (CMX) được phát triển cho nền tảng bộ điều khiển tự động hóa khả trình PACSystems RX7i. Nó sử dụng công nghệ bộ nhớ phản chiếu để đồng bộ hóa dữ liệu được chia sẻ giữa các thiết bị được kết nối thông qua mạng cáp quang tốc độ cao.
Không giống như các phương thức giao tiếp thông thường yêu cầu mỗi bộ điều khiển liên tục yêu cầu dữ liệu từ thiết bị khác, bộ nhớ phản chiếu cho phép thao tác ghi tại một nút để cập nhật các vị trí bộ nhớ tương ứng trên toàn mạng. Cách tiếp cận này đặc biệt hữu ích khi một số bộ điều khiển cần truy cập vào thông tin vận hành chung với hành vi giao tiếp có thể dự đoán được.
Các đặc điểm chính bao gồm:
Đối với các kỹ sư bảo trì cài đặt tự động hóa đã được thiết lập, việc xác định mô hình chính xác và sửa đổi phần cứng là rất quan trọng trước khi mua hệ thống thay thế hoặc mở rộng hệ thống hiện có.
Mô-đun này sử dụng liên kết nối tiếp cáp quang hoạt động ở tốc độ 2,12 Gbaud. Việc xử lý gói động của nó hỗ trợ các kích thước gói từ 4 đến 64 byte, cho phép mô-đun phù hợp với các kiểu truyền dữ liệu khác nhau. Tốc độ truyền mạng tối đa được ghi lại nằm trong khoảng từ khoảng 43 MB/s với gói 4 byte đến 174 MB/s với gói 64 byte.
Những số liệu này mô tả hiệu suất truyền mạng trong các điều kiện gói liên quan. Hiệu suất ứng dụng thực tế phụ thuộc vào lưu lượng mạng, kiểu ghi và cấu hình hệ thống.
Bộ nhớ phản chiếu phân phối các bản cập nhật dữ liệu được chấp nhận tới các nút tương thích trên mạng. Kiến trúc này có thể đơn giản hóa việc liên lạc giữa các hệ thống điều khiển phối hợp vì các thiết bị tham gia duy trì các vùng bộ nhớ dùng chung tương ứng thay vì chỉ dựa vào các trao đổi điểm-điểm lặp đi lặp lại.
Mô-đun này sử dụng kết nối cáp quang loại LC và hỗ trợ liên kết cáp quang đa chế độ lên đến 300 mét trong các điều kiện được chỉ định. Truyền thông cáp quang có thể giúp cách ly tín hiệu mạng khỏi nhiều nguồn nhiễu điện thường gặp trong môi trường công nghiệp.
Các chỉ báo ở bảng mặt trước cung cấp thông tin về hoạt động của mô-đun, cấu hình, dữ liệu nhận được và phát hiện tín hiệu quang. Các tính năng phát hiện lỗi mạng và chẵn lẻ bộ nhớ cũng hỗ trợ khắc phục sự cố và giám sát tính toàn vẹn dữ liệu.
Bảng sau đây tóm tắt các thông số kỹ thuật chính được ghi lại cho mô-đun Xchange bộ nhớ điều khiển IC698CMX016. Xác nhận hướng dẫn cài đặt và sửa đổi phần cứng hiện hành trước khi sử dụng các giá trị này để phê duyệt kỹ thuật.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Mẫu sản phẩm | IC698CMX016 |
| Loại sản phẩm | Điều khiển mô-đun Xchange bộ nhớ |
| Nền tảng tương thích | Hệ thống PAC RX7i |
| Bộ nhớ phản chiếu | SDRAM 16 MB có tính chẵn lẻ |
| Tốc độ truyền mạng | 2.12 Gbaud |
| Tốc độ truyền mạng tối đa | 43–174 MB/s, tùy thuộc vào kích thước gói |
| Kích thước gói động | 4–64 byte |
| Các nút mạng tối đa | 256 nút tương thích |
| Đầu nối quang | Đầu nối cáp quang loại LC |
| Khoảng cách sợi đa mode tối đa | Lên đến 300 m trong điều kiện quy định |
| điện áp cung cấp | +5 VDC từ nguồn điện tủ rack |
| Yêu cầu hiện tại | 1,8 A |
| Yếu tố hình thức mô-đun | Khe cắm giá đơn RX7i |
| Phần mềm cấu hình | Machine Edition Logic Developer-PLC, phiên bản 4.5 trở lên, như được chỉ định trong tài liệu |
Lưu ý kỹ thuật:Tốc độ truyền mạng và thông lượng ứng dụng là các phép đo khác nhau. Khi đánh giá GE IC698CMX016, hãy sử dụng số liệu truyền phụ thuộc vào kích thước gói thay vì coi 2,12 Gbaud là xếp hạng hiệu suất megabyte mỗi giây.
GE IC698CMX016 hoạt động như một phần của mạng bộ nhớ phản chiếu, thường được sắp xếp dưới dạng vòng lặp chuỗi sợi quang. Mỗi nút nhận các gói hợp lệ, cập nhật bộ nhớ phản chiếu cục bộ của nó và chuyển tiếp các gói đến nút tiếp theo.
Một trao đổi dữ liệu điển hình tuân theo các bước sau:
Cơ chế này hỗ trợ truy cập dữ liệu được chia sẻ giữa nhiều bộ điều khiển và thiết bị máy tính. Tuy nhiên, các kỹ sư vẫn nên thiết kế logic ứng dụng xoay quanh quyền sở hữu dữ liệu, thời gian cập nhật, tải mạng và xử lý lỗi. Bộ nhớ phản chiếu là một cơ chế phân phối dữ liệu, không thay thế cho logic an toàn ở cấp độ ứng dụng hoặc hệ thống điều khiển được xếp hạng an toàn độc lập.
GE IC698CMX016 có thể được xem xét cho các môi trường công nghiệp nơi các thiết bị tương thích cần trao đổi thông tin được chia sẻ có thể dự đoán được. Tính phù hợp của nó phụ thuộc vào kiến trúc điều khiển, yêu cầu về thời gian và khả năng tương thích của tất cả các nút được kết nối.
Nhiều PLC có thể điều khiển các phần khác nhau của dây chuyền sản xuất. Thông tin trạng thái được chia sẻ, dữ liệu trình tự và giá trị quy trình có thể giúp điều phối thiết bị trên các phần đó.
Trong đóng gói, chuyển đổi và các máy móc phối hợp khác, mạng bộ nhớ phản chiếu có thể phân phối dữ liệu vận hành giữa các thiết bị điều khiển tương thích. Các nhà thiết kế hệ thống phải xác nhận thời gian từ đầu đến cuối theo yêu cầu thực tế của máy.
Hệ thống giám sát, kiểm tra phát điện và lắp đặt điều khiển công nghiệp phân tán có thể được hưởng lợi từ việc trao đổi thông tin nhanh chóng giữa các nút xử lý. Sự phù hợp cần được thiết lập thông qua đánh giá kỹ thuật dành riêng cho ứng dụng, đặc biệt khi có liên quan đến chức năng bảo vệ.
Các cơ sở vận hành hệ thống RX7i đã được thiết lập có thể cần mô-đun này để duy trì kiến trúc hiện có, thay thế một bộ phận bị lỗi hoặc khôi phục dây chuyền sản xuất cũ hơn. Trong những trường hợp này, việc so khớp bản sửa đổi, tình trạng đã được xác minh và khả năng tương thích được ghi lại là đặc biệt quan trọng.
Cài đặt đúng là điều cần thiết để mạng hoạt động đáng tin cậy. Trước khi cài đặt GE IC698CMX016, hãy xem lại hướng dẫn cài đặt chính thức của PACSystems RX7i và Hướng dẫn sử dụng Mô-đun bộ nhớ Xchange.
Mô-đun này yêu cầu cấu hình phần cứng hợp lệ trước khi bộ phát và bộ thu quang của nó có thể hoạt động trên mạng. Cấu hình được thực hiện bằng phần mềm Machine Edition được hỗ trợ. Sau khi cài đặt, các kỹ sư nên xác minh các chỉ báo trạng thái mô-đun, phát hiện tín hiệu quang, tính liên tục của mạng và cập nhật dữ liệu thực tế.
Phòng ngừa an toàn:Tắt nguồn của tủ trước khi lắp hoặc tháo mô-đun. Tuân thủ các quy trình của nhà sản xuất và các yêu cầu an toàn điện hiện hành. Không bao giờ ngắt kết nối hoặc thay thế phần cứng trong hệ thống đang có điện trừ khi quy trình được phê duyệt cho phép rõ ràng.
Khi tìm nguồn cung ứng GE IC698CMX016 cho hệ thống lắp đặt hiện có, chỉ số danh mục phù hợp có thể là không đủ. Đội mua sắm và bảo trì nên kiểm tra các điểm sau trước khi đặt hàng.
| Yếu tố lựa chọn | Những gì cần xác minh | Tại sao nó quan trọng |
|---|---|---|
| Số mô hình | IC698CMX016 và mọi hậu tố sửa đổi | Giúp ngăn chặn việc đặt sai biến thể phần cứng |
| Sửa đổi phần cứng và phần sụn | Bản sửa đổi mô-đun hiện tại và đường dẫn nâng cấp đã được phê duyệt | Hỗ trợ lập kế hoạch tương thích và bảo trì |
| Tình trạng thể chất | PCB, đầu nối quang và đèn báo ở mặt trước | Giúp xác định các hư hỏng có thể nhìn thấy hoặc các vấn đề xử lý |
| Xác minh chức năng | Cấu hình, giao tiếp và trạng thái chẩn đoán | Cung cấp bằng chứng mạnh mẽ hơn về tình trạng hoạt động |
| Tài liệu | Hồ sơ kiểm tra, điều khoản bảo hành và chính sách hoàn trả | Cải thiện tính minh bạch trong mua hàng và quản lý rủi ro |
| Khả năng tương thích hệ thống | Giá đỡ RX7i, phần mềm CPU, phần mềm và thiết kế mạng | Giảm rủi ro lắp đặt và vận hành |
Đối với thiết bị tự động hóa đã ngừng sử dụng hoặc cũ, hãy yêu cầu thông tin rõ ràng về việc thiết bị được cung cấp là mới, dư thừa chưa sử dụng, đã được tân trang lại hay đã qua sử dụng trước đó. Yêu cầu sửa đổi chính xác, bằng chứng kiểm tra sẵn có, phạm vi bảo hành và sắp xếp giao hàng thay vì chỉ dựa vào báo cáo tình trạng hàng tồn kho.
Để biết thêm thông tin kỹ thuật, hãy tham khảo trang sản phẩm GE IC698CMX016 và tài liệu kỹ thuật Mô-đun Xchange bộ nhớ điều khiển của nhà sản xuất.
GE IC698CMX016 phân phối dữ liệu được chia sẻ giữa các PLC và thiết bị máy tính tương thích sử dụng công nghệ bộ nhớ phản chiếu qua mạng cáp quang. Nó được thiết kế cho nền tảng PACSystems RX7i.
Mô-đun này cung cấp 16 MB SDRAM phản chiếu với khả năng bảo vệ chẵn lẻ. Bộ nhớ được sử dụng cho dữ liệu mạng được chia sẻ thay vì phục vụ như một thiết bị lưu trữ máy tính có mục đích chung.
Dung lượng mạng được ghi lại lên tới 256 nút tương thích. Kiến trúc thực tế cũng phải tính đến khả năng tương thích của nút, cấu hình mạng, định tuyến cáp và lưu lượng ứng dụng.
Mô-đun này sử dụng đầu nối cáp quang loại LC và hỗ trợ kết nối cáp quang đa mode. Khoảng cách tối đa được ghi lại lên tới 300 mét trong các điều kiện được chỉ định. Xác nhận các yêu cầu về cáp và đầu nối trong sổ tay kỹ thuật hiện hành.
Mạng bộ nhớ phản chiếu hoạt động mà không yêu cầu CPU RX7i xử lý để chuyển tiếp dữ liệu giữa các nút. Tuy nhiên, cấu hình phần cứng CPU và logic ứng dụng vẫn quan trọng để vận hành và sử dụng mạng một cách chính xác.
Không. IC698CMX016 là mô-đun Xchange bộ nhớ điều khiển, trong khi IC698RMX016 là mô-đun Xchange bộ nhớ dự phòng dành cho các ứng dụng dự phòng được hỗ trợ. Chúng phục vụ các vai trò khác nhau, vì vậy hãy xác minh chức năng cần thiết và khả năng tương thích của hệ thống trước khi chọn một trong hai kiểu máy.
Xác minh số bộ phận hoàn chỉnh, bản sửa đổi phần cứng và chương trình cơ sở, tình trạng vật lý, tài liệu kiểm tra, bảo hành và khả năng tương thích với hệ thống RX7i hiện có. Đối với thiết bị cũ, hãy yêu cầu xác nhận bằng văn bản về tình trạng và bản sửa đổi của thiết bị được cung cấp trước khi đặt hàng.
GE IC698CMX016 vẫn là thành phần phù hợp để duy trì các cài đặt PACSystems RX7i tương thích phụ thuộc vào việc chia sẻ dữ liệu xác định. Bộ nhớ phản chiếu 16 MB, mạng cáp quang tốc độ cao, hỗ trợ tới 256 nút tương thích và các tính năng chẩn đoán tích hợp khiến nó trở thành một lựa chọn thiết thực cho các kiến trúc tự động hóa phù hợp. Tuy nhiên, việc tích hợp thành công phụ thuộc vào việc xác định bản sửa đổi chính xác, cấu hình mạng chính xác và xác minh cẩn thận hệ thống điều khiển hoàn chỉnh.
